２．吸濕膨脹　
% _3 U& u/ L4 W! Q; @! x3 h纖維吸濕后，其長度和橫截面均要發生膨脹，體積增大，而且這種膨脹表現了明顯的各向異性，即直徑方向膨脹大，而長度方向膨脹小。這種各向異性也說明纖維內部分子排列結構在長度方向和橫向明顯的不同。由于纖維中長鏈大分子沿軸向排列，水分子進入無定
2 s7 S* c3 `: Z9 p* d1 c$ p# [形區，打開長鏈分子間的聯結點（氫鍵或范德華力），使長鏈分子間距離增加，使纖維橫向容易變粗。至于纖維長度方向，是由于大分子不完全取向，并存在有卷曲構象，水分子進入大分子之間而導致構象改變，使纖維長度有一定程度的增加，但其膨脹率遠小于橫向膨脹率。

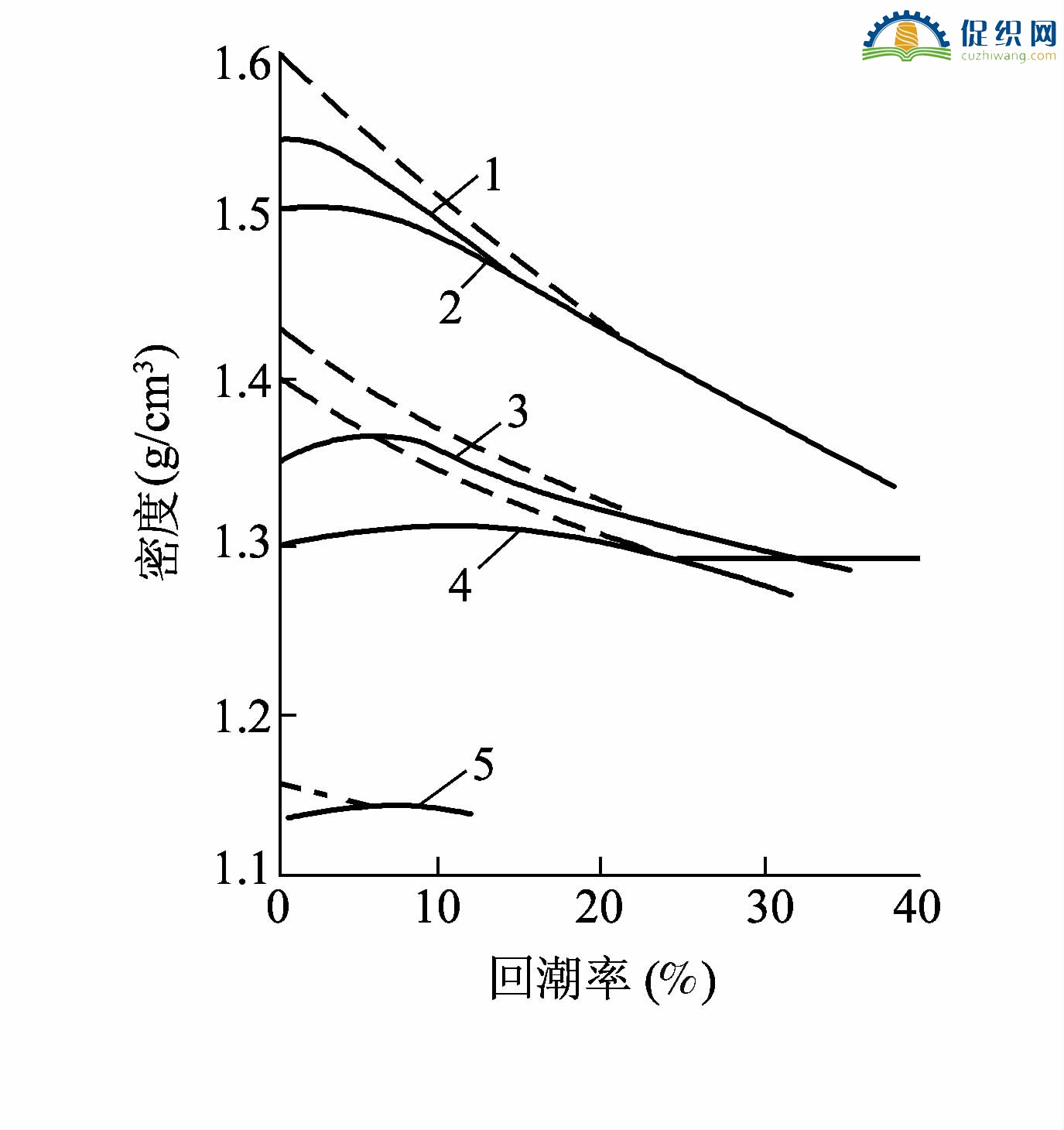

) M2 Y4 ^8 Z) p

直徑膨脹率 ＳＤ ＝ΔＤ ×１００％ /Ｄ
長度膨脹率ＳＬ＝ΔＬ×１００ ％/Ｌ
截面積膨脹率 ＳＡ＝ΔＡ×１００ ％/Ａ
體積膨脹率ＳＶ＝ΔＶ×１００ ％/Ｖ

式中：Ｄ，Ｌ，Ａ，Ｖ———分別為纖維原來的直徑、長度、截面積和體積；
ΔＤ，ΔＬ，ΔＡ，ΔＶ———分別為纖維膨脹后的直徑、長度、截面積和體積的增加值。
9 ]# X% j; L* ^( h" k/ c4 q5 N直徑膨脹率和長度膨脹率可分別用顯微鏡和測長儀測得。下表列出了各種纖維浸在水中時所得的膨脹率，但不同資料所測得的數據相差很大，除了纖維結構差異原因外，主要是測試方法有較大的實驗誤差。

, f) U7 K" ?- v9 b2 B0 I　各種纖維在水中的膨脹性能

纖維	ＳＤ（％）	ＳＬ（％）	ＳＡ（％）	ＳＶ（％）
棉	２０～３０	０．８～１．４	４０～４２	４２～４４
蠶絲	１６．３～１８．７	１．３～１．６	１９	３０～３２
綿羊毛	１５～１７	２．９～３．０	３２～３７	３６～４１
黏膠纖維	２５～５２	３．７～４．８	５０～１１４	７４～１２７
銅氨纖維	３２～５３	２～６	５６～６２	６８～１０７
醋酯纖維	３．０～３．９	０．１～０．３	６～８	６～８
錦綸	１．９～２．６	２．８～６．９	２．６～３．２	８～１１
[/tr]
