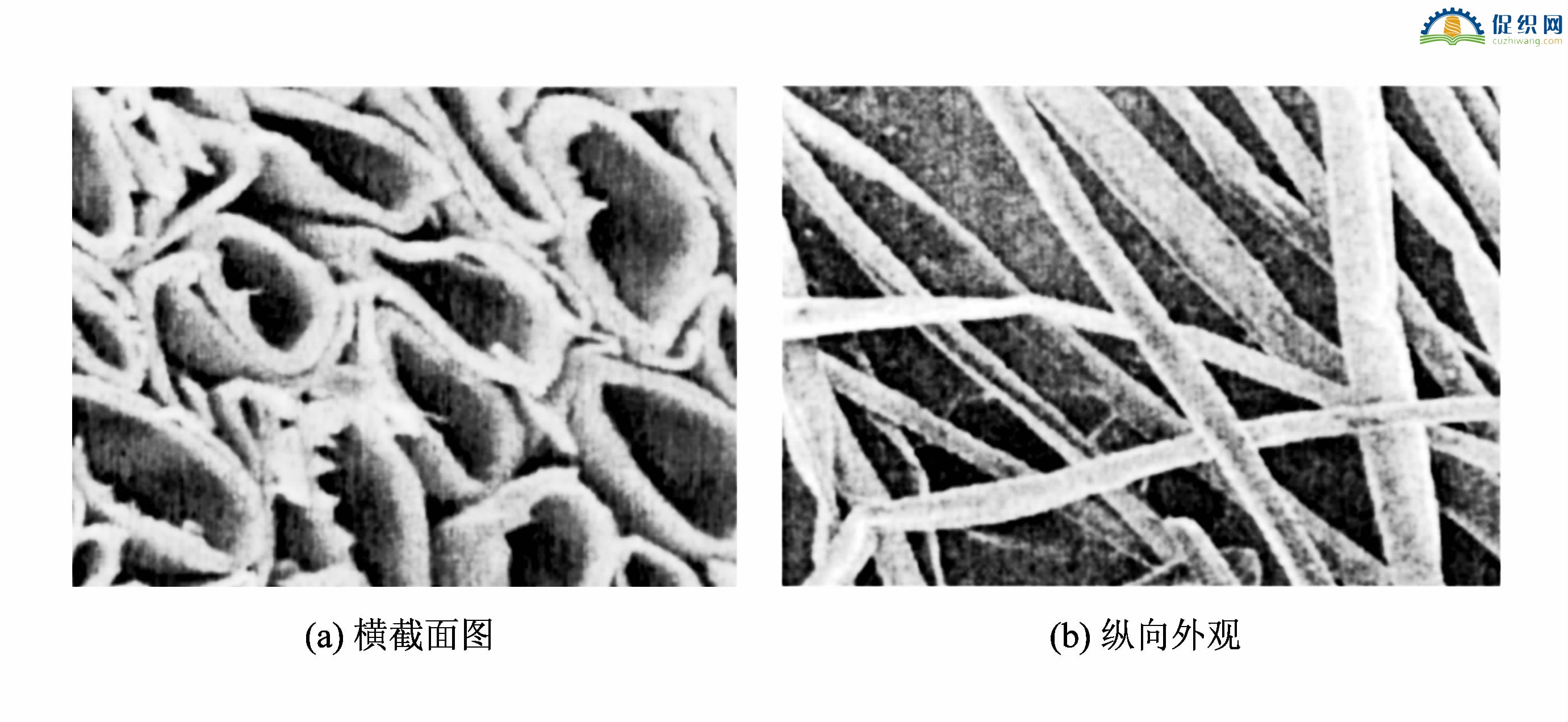

三、 木棉纖維的主要性能
１．纖維規格　
木棉纖維長度較短，為８～３４ｍｍ。纖維中段直徑范圍是２０～４５μｍ，線密度為０．９～１．２ｄｔｅｘ。近年發現木棉果殼內壁西區域纖維長度為１６～３４ｍｍ，果殼中心籽區纖維長度８～２０ｍｍ。
/ K& ~$ ]( M( g5 a4 I% u# l0 ~/ Z3 g２．密度　
木棉纖維的中空度高達９４％ ～９５％ ，胞壁極薄，未破裂細胞的密度為０．０５～０．０６ｇ／ｃｍ３。木棉纖維集合體浮力好，在水中可承受相當于自身２０～３６倍的負載重量而不致下沉。木棉集合體在水中浸泡３０天，其浮力也僅下降１０％。
8 H1 M  w; N: W8 N1 N+ S8 \' f３．強度與伸長　
木棉纖維的強力較低，伸長能力小。單纖維平均強力為１．４～１．７ｃＮ，纖維比強度為０．８～１．３ｃＮ／ｄｔｅｘ，斷裂伸長率為１．５％ ～３．０％。
４．扭轉剛度　
木棉纖維的相對扭轉剛度很高，為７１．５×１０－４（ｃＮ·ｃｍ２）／ｔｅｘ２，大于玻璃纖維的扭轉剛度，使紡紗加捻效率降低，因此很難用加工棉或毛的紡紗方法單獨紡紗。
; u3 W' y; e- L8 C8 X  `５．吸濕性　
0 Y, o! }2 ]+ f7 O8 A木棉纖維吸濕性好于棉纖維，則其標準回潮率為１０％ ～１０．７３％。
６．光學性能　
木棉纖維的平均折射率為１．７１８，略高于棉纖維的平均折射率１．５９６。
# V' ~) v3 O$ y+ ~8 c７．耐酸性　
木棉纖維的耐酸性較好。常溫下稀酸、弱酸對其沒有影響，木棉纖維溶解于３０℃時７５％的硫酸和１００℃時６５％的硝酸，部分溶解于１００℃時３５％的鹽酸。
% e6 z2 D+ D4 D$ p: S7 R6 ?８．耐堿性　
; X. P+ |' T- G* B) U: P" g木棉纖維耐堿性能良好，常溫下氫氧化鈉溶液對其沒有影響。
7 O4 Y) O) x5 o# @1 ?* \  @９．染色性　
$ E; w- C2 `, [' z) d6 V木棉可用直接染料染色，但其上染率低，約為６３％，而同樣條件下棉的上染率為８８％。由于木棉纖維含有大量木質素和半纖維素，它們和纖維素互相糾纏和分子間力作用導致了纖維素部分羥基飽和，染料分子不能順利結合。
; c( I5 m. u8 p１０．色澤　
/ [+ O2 ?& ^6 o木棉纖維有白、黃和黃棕色三種顏色。
