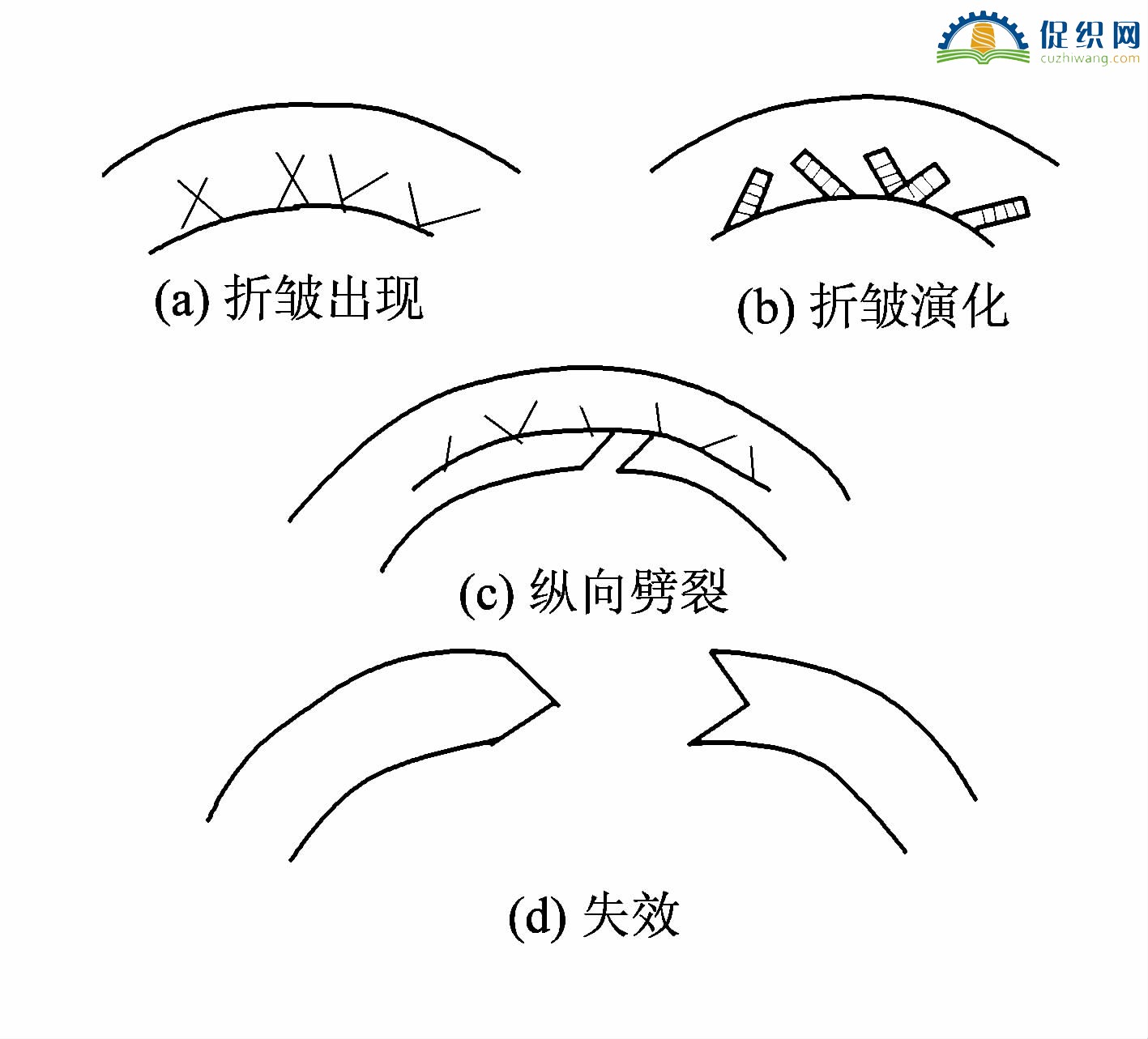

纖維重復彎曲疲勞損傷也是紡織加工及紡織品應用中的一種破壞形式。幾種紡織纖維在０．７５ｃＮ／ｄｔｅｘ張力懸掛下，重復折彎－５０°～５０°，直至纖維斷裂的循環次數，見下表?！?br /> 6 \) x3 t4 w6 P3 @

幾種紡織纖維的重復彎曲到斷裂的循環次數
% J* E. U( \) y3 t" A

纖維名稱	彎曲到斷裂的循環次數
	線密度（ｄｔｅｘ）	平均值	對數分布的變異系數
細綿羊毛	４．０３	１５６９	８．９０～１４．７０
陽離子改性滌綸（１）	３．３３	２７１０	１２．１７～１２．６４
陽離子改性滌綸（２）	４．４４	５５６８	８．７６～１２．９０
滌綸短纖維	３．０６	７１４４	９．３６～１６．２３
阻燃腈綸纖維	３．７８	５０４８	９．７７～１４．７３
Ｓｐｉｋｉｏ纖維①	３．５４	２１６８	１６．３５～１９．６９
Ｓｐｉｋｉｏ纖維①	６．１７	４７５１	１４．００～１５．４０
陽離子改性滌綸（１）熱處理后	３．５４	２３０３	１４．４０～１８．１６
陽離子改性滌綸（２）熱處理后	４．７２	４５３３	１４．５４～１６．７
[/tr]

6 L9 _9 R) }$ v7 ]2 X9 u4 O

①為日本帝人公司生產的抗起球滌綸短纖維的商品名。
