<th id="7yw96"><track id="7yw96"></track></th>

<th id="7yw96"><track id="7yw96"></track></th>

設為首頁收藏本站

用QQ賬號登錄說明

促織網»論壇 › 紡紗 › 紡織纖維 › 紡織纖維介電性能的主要指標：介電常數、介電強度和損耗 ...

紡織纖維介電性能的主要指標：介電常數、介電強度和損耗因子

查看數: 38633 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-8-28 19:50

正文摘要:

介電性能是材料在電場作用下發生極化，由于電荷重新排布所表現出的性質。在電場作用下，電介質（材料）由于極化現象表現出的對靜電能的儲蓄以及在交變電場中的損耗性質。評價材料的介電性能的主要指標有介電常數、介 ...

回復

評分紡織705 發表于 2015-8-28 20:13:27

3.電介質的介電強度
當施加于電介質上的電場強度（即電壓）增大到一定程度以上時，電介質由介電狀態轉變為導電狀態，這一突變現象稱為電介質的擊穿，此時所加的電壓稱為擊穿電壓，用Ｕｂ表示，發生擊穿時的電場強度稱為擊穿電場強度，用Ｅｂ表示，又稱為介電強度，它們在均勻電場中有以下關系。
Ｅｂ＝Ｕｂ/ ｄ
式中ｄ為纖維材料的厚度（ｍｍ）。各種電介質都有一定的介電強度，即不允許外電場無限加大。在電極板之間填充電介質的目的就是使極板間可承受的電位差能比空氣介質承受得更高些。幾種纖維的介電強度見表。

介電擊穿強度(ｋＶ／ｍｍ)

纖維品種	溫度２０℃，相對濕度０	溫度２０℃，相對濕度６５％	纖維品種	溫度２０℃，相對濕度０	溫度２０℃，相對濕度６５％
棉纖維	８～１３．６	４．５	石棉纖維		２．４
綿羊毛		４．０～５．０	氯綸		４０．０
乙綸		１８．０	維綸		３．５
醋酯纖維		１３．０	真空	１００
滌綸		１２．０～１５．０	空氣		３．０
錦綸６６		１６．０
[/tr]

評分紡織705 發表于 2015-8-28 20:07:35

被加熱物質的介電損耗是微波加熱干燥的主要機制，也是現代軍事雷達隱形（吸波）材料的主要機制。
在真實介電材料中，產生介電損耗的原因和種類多種多樣，但常見的形式主要有電導損耗、極化損耗、電離損耗和結構損耗幾種類型。
（１）電導損耗：在外電場的作用下，電介質中總會存在少量載流子發生貫穿于兩個電極之間的定向遷移而引起微弱的電流，這種電流在介電物質的極化過程中稱為漏導電流，而漏導電流引起的介電損耗稱為電導損耗。介電材料的電阻值越小，即絕緣性越差，漏導電流就越大，電導損耗越嚴重。
（２）極化損耗：在介電物質極化過程中產生的介電損耗，稱為極化損耗。極化損耗是極化電場頻率的函數，極化損耗在具有極性結構的高分子中普遍存在。
（３）電離損耗：由于介電物質在外加電場作用下發生電離時產生能量損耗。絕緣物質中電離損耗通常是造成介電擊穿的重要原因之一，應當避免。
（４）結構損耗：由于介電物質內部結構不均勻而產生的介電損耗。

評分紡織705 發表于 2015-8-28 20:00:33

本帖最后由紡織705 于 2015-8-28 20:02 編輯

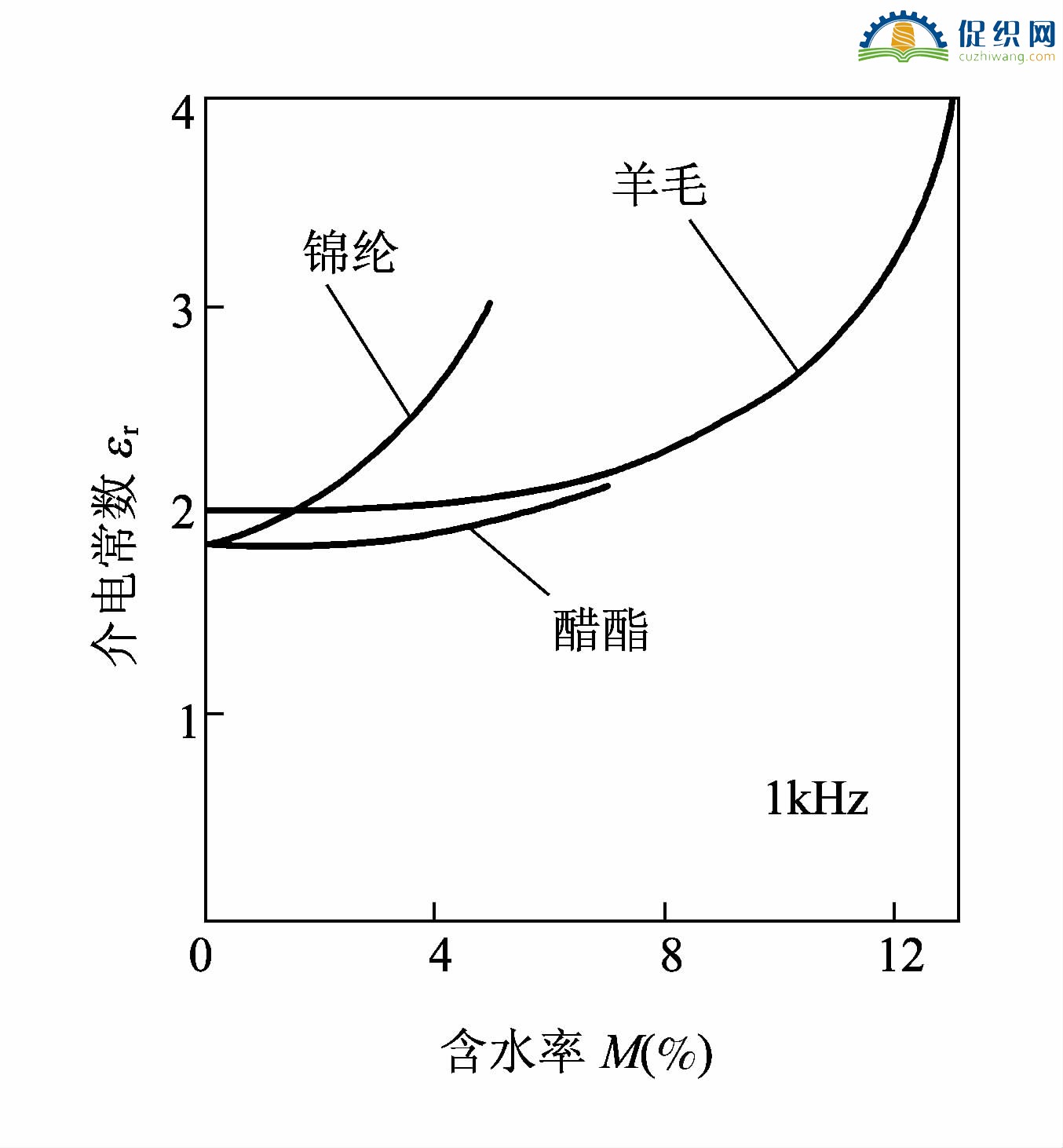

常見紡織纖維的相對介電常數見表１２－１。電容式紗線條干儀就是利用其介電性能測量其紗線條干變化的儀器。

紡織纖維的相對介電常數εｒ


	纖維品種 & e) e& ?$ D$ a- K D	; a. l D# c7 m/ `) K" u 相對濕度（０） ( j; A- ~" V7 c( `				, e/ n# }6 t W 相對濕度（６５％） 9 b- T: u% i0 M& Z
5 `9 B3 J6 V/ Y! \|- }+ w １００Ｈｚ 3 o) Q$ f! Q& h( z( M T8 j	纖維品種 & e) e& ?$ D$ a- K D	Z# X) U: n" E １ｋＨｚ : n8 C1 E% y( o+ d. W9 r z1 \|- i! H	4 O% r: E( {5 M8 `5 [$ i' U% a! M １０ｋＨｚ % `4 W" Y! a5 c9 e( B% P	7 b1 `/ x E7 `+ { １００ｋＨｚ 7 n% g# G" E H3 m* [+ z	% ?( k1 h$ _8 D5 X. q １００Ｈｚ 8 H3 k% y2 e; e# j8 l/ z" H L	- l3 M% F8 q8 j+ `0 j, V& r １ｋＨｚ 3 b" \|& X' @# [7 I* _" f5 q	3 S% _( ^/ a) o １０ｋＨｚ 8 m( ?* ^6 i2 O	4 y) k+ O6 \9 b １００ｋＨｚ ( g* N8 g2 G2 V; T! B6 ]
3 H& e# E3 ^' f 棉 1 M$ t: P5 ?, g4 T& x: T Y	4 R! e7 ^ v1 O ( J5 U% ^" E/ h3 X; ~	: s( d9 t5 C( n/ o( D7 J- u/ e ３．２ $ \# V! I; i& R	" D) x, J V4 r5 y1 x& S ^ " \|1 T [' ]1 [* l; C' s) F	* M& i; z2 I0 g8 W. ? ３．０ # B# h/ ?9 Z& O3 Q$ }	7 M( H& F) f* c, i3 O+ j 5 c1 f1 E, r6 L# _4 ?( z/ h$ n	$ J2 L1 g! T# C+ l １８．０ : p8 o( }: \( _ b0 a	; A0 K( ^$ M" [! ^ . ?# p+ @ ~. k! [) @, B7 U* m	2 Y. V3 C- L6 A( a k- p+ ] ] ６．０ - M2 R0 x& `- G$ {. U9 r6 ]$ p \|
# U* X, g3 [' y4 k+ B9 }# t 綿羊毛 ' X- d$ S0 t: L [4 w- R	6 T8 B2 \|! r. Y7 ~! d/ P, F) i ; ^( B9 ]" b6 \|2 \6 Y	3 J- w- Q) s$ o1 y3 _. S) M9 I9 G ２．７ & z5 k G, _; {4 Z- @; o2 N	! c' p, H. B, A" ^ ( Y! K1 v& O. ` ~	, J; ?$ _/ i) {) H. G/ M+ e/ U ２．６ 5 ?9 g" I6 I# m. \, N5 z, w( \|	8 Y8 N7 r% I G z( h. a5 C* B ( g2 }% [0 b$ O	1 Z! p# W2 f2 r1 Z ５．５ 9 a- l1 h$ o$ `5 d# I6 [ y" Y+ J	! H) t5 z2 M8 ]; b W6 ^ 0 I+ t' {1 q) V	7 ~; s" ?) N y ４．６ + s5 x' S* [' D' o% t* t+ ?; v
; d# h" [: M) t; R; X1 P" z- i 桑蠶絲 / j0 X# e. t* { e% e5 b, V& x	6 {+ f! W) s& M& e& _( q6 e - P" m) O6 a6 L, l; A/ c" d	# P8 U2 c2 r+ ~: `4 ^# a$ w/ y & i1 v! ^& t! y* K	1 t8 s- u* M! P $ X' V) o, c7 t( ^$ h" k	! @1 A8 m- C$ m% s' d , Q$ F: Q" N2 P	5 c& s& Q9 I1 y7 c & {' a X w0 w U# B7 {& b	* u8 Z) K2 n8 f) d + U. c+ I3 G5 l% h/ V$ a+ ?	$ F8 z4 `/ [' C+ f: f( j / n+ K- Y i K4 u	5 C4 k1 k- d( `8 x; m ４．２ & k- A8 ^9 d7 ?3 A; b# K, T
9 [1 v9 p/ _! D; w" d B 黏膠短纖維 : c- B' W1 X$ R4 S) q8 w/ c	$ b/ m& {- I. }5 n ３．８ 2 I7 C, p+ V/ k/ h5 F	" \ y/ M4 F/ J" v6 m ３．６ ; p1 \|3 F" q l- w* O1 e	$ [( g7 p5 J0 K3 w2 r% B8 E ３．６ 8 \|& J- ?4 s. Z/ f- c0 P, ]( H	３．５ + i) l& ]+ {- A* {+ [	4 r: t ~: ^$ O v% p1 e １７．０ 0 ?, _" O2 c b7 M( k7 D8 b d	8 Z% U$ f3 m& Z7 T+ J. { ８．４ / c! V9 H& x2 {; Q	0 H5 e+ F& c0 T0 a4 [- Z% E ６．０ " T' x+ I) f5 T; V	, y5 a5 q% \|( ^3 g' g% h4 @: N# w6 p ５．３ O6 D1 t1 S6 Q- v$ F
, L% K( x0 C8 l6 a5 x* \| 黏膠長絲 2 X+ S$ Q* h: W: g3 b( r# l+ N	0 \# p7 ^! y& \: h ３．８ * ^. h$ a, o/ k% Y! {! U	; K! B" Y0 w" r0 l5 q5 u# L& [ ３．６ 0 O2 S. v! \|) I	. C _9 q) [) `# ?; k2 o ３．６ ! ^/ R( b% l( R) B7 s' d' x	2 y; q& B$ o# a+ @: } ３．５ ) ^2 q9 p9 }! [. f/ r a# F	' J( R" b6 ]; B% e- P7 w ３７ # t2 v$ c: M' Z" C	8 f3 r5 L% P: j8 a0 d １５．０ 5 N2 ~ V( P3 Z2 T1 i+ D	1 g; a* M5 n7 ^; ] K ８．９ 7 q6 R* p# K; M( X( y9 @	1 Q {: Q. [' c4 _: q& G ７．１ 0 \: E. d x' B, U, `
: c: ^( h3 a" I- k; ^4 h' X9 W% U 醋酯短纖維 ) J0 F; B+ ]: l	5 W9 h3 M: K6 X5 ~ 1 N- I3 W% i1 Q* g5 D	6 q6 {1 n1 A; z9 c P. x, b! m ２．６ & i6 [6 B9 B* Y. F8 x E% H: s	* d/ j$ K5 r/ d' U$ m; o 0 U/ }# k0 A/ j; t( T# O	1 S$ _" Z" u2 s$ y3 w ２．５ & q6 o6 W0 u( g7 k	. [4 K$ Q9 D, U* T8 [$ ^0 k% Q l1 \|, \- V4 q4 d' V	/ R' W( r% j. { ３．５ / s4 x" e; r# A; U	7 H& }4 M. \( H# l8 d, R0 o 2 Y' H4 ^# L. D, N% A# T+ i/ t	' g) K$ L: C( [) W! p0 \| ３．３ 3 D, Q4 K- H5 } ~0 C
2 E* b0 t2 r. ` 醋酯長絲 & V/ }# y F1 }# s6 d	! ^1 g9 ]4 L/ J' e3 e % t G n" G) Q$ y* e0 \|; `	0 U) e/ X/ m/ }& L5 r/ v7 K ４．０ : ~9 t, Y9 W9 N* S, Q	* u& V7 l7 [! m/ f : q7 i8 F3 {2 C" C* m+ u	- f! Z% n7 y* n- B+ @ ３．７ ; h, F* X: R5 B% J	% _6 J) R3 _! F ４．１ 6 g$ y7 w+ j) N. S# N. D	9 Y. L9 z3 ]1 }# v% o q: A ４．０ + h# N9 J$ ?# W	) I: K) z! v" X* S& [) e5 S ３．８ % \|. }) l$ ]2 \|0 ~- K	$ L/ S. a) r1 C M3 ` ３．７ 6 \|% v& t9 N. O2 G8 p
* s# t- i, i; \) W 錦綸短纖維 3 l4 g! S9 S' \' m7 v" [' F* {- J	5 ?0 D% n- x$ K. y- q* T' f; H1 b" } 0 o( S0 @+ l% d& t& k( D9 Q	+ ~- j8 M: e% l0 R ２．５ 6 r: t! i( ^: }2 ~& q. W	6 o0 M# {* c0 a) P : y" B4 u0 x8 u, M	* D; y" v' _3 }- b, Y) ~ ２．４ 1 W* g; R( ?% w" j% l	2 K, _% N: p' l: f 4 O$ q2 l$ ^* f, o	4 Y5 d2 M+ o% F% L! m" T2 J ３．７ 3 g* f* _* ^# D8 I	$ k5 T8 s: d9 j3 Y% }1 o& b/ K % M' S3 A% G/ a	. Q% N- k* k9 s+ W' B ２．９ ) ~4 O1 u, K1 i+ x0 h0 ?5 \|
9 \6 H7 W- D$ i9 p. Y, F# {$ s0 F 錦綸長絲 ' Z% Q' d/ Z J1 o1 T \	N1 U9 d; p5 l0 M * K, f# a7 y1 Y9 Z; J: v) `( Q	L9 d4 L+ @# {( G x% S — 1 d- Y% O- c7 Q. t* C; b	7 t2 w1 n' d e9 s6 M" X% \+ j 8 E$ G( m* x5 A0 s8 X	/ C/ n7 k. S6 k' ~ — * t. S9 L; n7 \	% M9 M1 J7 P6 I9 D0 _8 m ( K2 C7 Q7 E6 v/ w: d) R& n8 Y' b	: R4 j/ `4 ]9 g) P ４．０ 2 L+ }/ s7 W" R" N y( a1 m5 \	/ O" E1 x: D1 o, w( K 8 I- K6 Z3 [% Q. P' I) d. [& N	9 w5 X0 E/ X5 D# g! o1 j% [ ３．２ ; [3 K! q4 V1 c
* E- }8 y! _0 Y 滌綸短纖維 * h$ v* L. {2 p, b& c1 r' k	3 w' G5 B [. g. Y& k ２．６ 9 N# d* @% S) ~9 L3 V; @- H/ f	: j* w. M5 l& U, D ２．６ - v4 v, i$ `5 C. X	8 e% v. f Y+ v( q: N7 P ２．５ ) T# \9 Q* e$ F0 L% s/ ^% i	: z) E w; A; k7 m. d2 C. j" H: \ ２．３ $ D& X8 L9 R# X$ B b5 J2 t	% M* H x9 C& ?: q1 q5 @4 Q" Q, ]! i ３．７ # { l8 I) H0 A8 ?4 j	5 T, ?& h: g b* `9 O# n9 a1 I ３．５ # X# p- g$ e" C	0 t A- z) E' K' v ３．４ & ~1 k# {2 G0 L( W# j8 i	% ^" I" O+ _3 a& o1 r9 P( j4 Z ３．３ ( [( C9 ~+ j% @% e7 n
$ r3 j0 a. T2 S) \|& H 滌綸長絲 3 Z* A! }6 C+ J	, q6 u5 u7 w5 N- _ t7 \|1 g, m ) c9 L. J+ S3 C: d6 N% O$ ?	3 U* y' K# P7 Q: V ( U3 v4 i. ^% N- H5 M; t/ E	- w4 \0 q* D1 J, h" G1 m6 f% R % Z- T: g: v. o* R6 {/ B0 G A	& C. r8 Z( U# S / L) t" B; U$ \|; Z! f. \|2 l4 u	1 m# \|- o/ S. W; c/ ^ 3 M9 Z7 G, Y6 _ ?% D4 [	X, b* D0 C* o0 x6 D- h ２．９～３．２ " I: m* ]) ?% \; c7 l9 ~	" ?# e9 o9 R% y5 J% ]: s! x8 d $ B8 _ T6 u4 \( [: G% `	5 q8 P u( `8 W1 A& ~0 T ３．０ 9 G9 Q; v# S2 C* \|1 u. `" k
1 l3 p' @8 Y$ P8 n' ]" ^0 e 腈綸（短纖維，去油） . z9 S: t, S7 V# b [	9 A6 z2 U9 q) o$ i1 s; i , J# t8 t; H& h	2 t6 ^' K0 x8 E' R+ c' P' C, ] — - u& _& ~* C% }& l- o7 }3 ~	* I, ]' q5 d% n+ J! S3 [+ R- k 4 A! K# V- g1 O8 W	; S/ Y2 D6 \|9 ?& @ — - Q- T: X3 ]( j# ?0 F+ j	" p: K: m! f- U3 x ' ^5 K5 w/ U# ]& J6 G4 u	1 }4 m# V; _* d" w( p9 O4 d ２．８ # t6 n# g/ w% N& u6 d	7 M' h7 R# I. v + n' [( r; d7 x	" Z% j: B& V/ A* u; B ２．５ : T/ M, P7 A1 c5 t5 }3 X! y
9 G3 N8 D" D. I$ Y 聚乙烯纖維 $ t3 p6 O. \3 n	- U) m8 K3 m+ \|$ C: p! _; L * Q C7 ?/ }9 I2 n	5 E& W, u' H1 W* f" ~ M# a% g2 b( ~% J9 D7 j/ \	5 Q+ v' L, a6 W/ W" c4 h4 ? " T% _9 Q- Q! K& E	8 l& ]& P f9 m* w! c& T " \* c, q: }2 l$ i	" P) I- O/ N/ ^, W q/ V ; n: `" R1 a5 U% L. Q) Y	" l! A. I3 S; A( ` ２．２６ 3 E4 U- \|! o9 s. i	5 d; `7 R6 d* i: c , M3 \" c+ ?. n4 g	2 @2 _" M8 j' S C9 V" e( X8 i3 O0 b , V4 m R9 ~$ }
, k' M$ l7 [1 X+ Y 聚氯乙烯纖維 % n: o3 X% Y% f I) g	! Q6 ]" @3 U: \2 w/ U% z % s8 _2 c6 Q! h9 w' y	# h Y+ \% G9 m8 q2 ?0 } ' L$ I8 p9 w, g+ _. }( o	+ F$ o. r6 ~9 S7 ` & N- x: ^- t; M {4 f; `	' `" I! K" G1 n% \" L2 _) H . d) x2 x3 W2 q0 L	9 \|' Y; S9 J5 K' T 9 e3 ?7 X* k4 H% F$ N* C	0 f$ e$ I! V: u3 R2 { ４．４５ " j8 M, ]6 B. W' H- i	% F! @/ s8 h4 s 9 C! s$ s- X! A4 Z4 @, `. O2 c1 e" a	n% }. B) A: m+ R3 u 7 k$ R0 K0 r1 y& Q8 C
7 w& X/ c5 ]2 K5 H( z( V 聚丙烯纖維 . @6 n$ K. @7 }& n# `: Y1 y	" M" d' l+ a8 o/ [4 f) @ / [' g* x D. V	4 v& B2 R F A2 l) t7 P6 [, A7 [2 x 2 ~1 i- I2 m K, L1 b6 V0 v	: w: L% o, `8 O' R( m 7 ~- a4 T; ?/ d	6 c. [9 D3 p; o8 H( m- K 7 Y( z* D: w8 b$ K	3 o5 @ H# `& B! l3 Q; O4 ^5 Q9 ? - s/ {& s3 A3 K- L3 \	/ Z5 E9 c/ W3 ]( C; G ２．２ ! c& ^3 P4 A& e* J0 E+ N4 J	: ?- M$ \. v# y8 W9 z' c ' i0 e$ X* v& {- ~8 }	; @& \" C$ `# ~* Y M : ^1 q% Z) ^) Z4 [) J+ l
7 Z4 `7 y" y* T3 e, @ 聚四氟乙烯纖維 * d4 ?5 I$ r8 y# e	0 T# b3 g" q: G" i2 w- ]: r' O 6 z9 E4 v o- r& u9 c" F	: h2 I' i' R0 }8 p . I1 j' j# e* d4 B$ `6 b	" Q* k! a0 W5 w+ W, B+ l " v U1 _' Z* N	- c; W+ l4 F# h" H) Z+ K9 \ $ C5 i# Y5 X9 d+ e& \	6 e! l6 M$ w, I3 e8 t. y5 q) h 7 \0 e0 C7 o* T: l* s+ j* w+ O1 Y	& Q4 G+ i$ L" f% \| I2 Q) t ２．１ - D& ~, U" G9 Z	) L& l& W" r/ S M( n3 Q & R( x% o; D$ R/ b4 ^, I	0 K2 ^1 X; \3 _- y& h/ ~- o

　注　空氣的相對介電常數為１．００１８。

關于我們|手機版|下載說明|促織網 ( 京ICP備14010041號-2|京公網安備11010502056754號 )

GMT+8, 2025-7-3 13:19 , Processed in 0.078125 second(s), 23 queries .

Powered by Discuz! X3.5

© 2001-2025 Discuz! Team.

快速回復 返回頂部 返回列表

一本大道香蕉高清视频一区_欧美日韩一区二_欧美一区二区在线观看_国产av美女高清一区二区三区四区
